Kάμερα αντιεκρηκτικού τύπου



Κάμερα αντιεκρηκτικού τύπου explotion proof camera





Μια κάμερα αντιεκρηκτικού τύπου δηλαδή με προστασία από εκρήξεις είναι μια κάμερα που μπορεί να χρησιμοποιηθεί σε επικίνδυνο δυνητικά εκρηκτικό περιβάλλον.

Αυτό σημαίνει ότι το σύστημα κάμερας δεν θα προκαλέσει έκρηξη ,ενώ παράλληλα θα  επιβιώσει από έκρηξη έξω από το περίβλημα.

Οι κάμερες που χρησιμοποιούνται σε αυτά τα περιβάλλοντα έχουν σχεδιαστεί για να αποτρέπουν την ανάφλεξη των γύρω αερίων ή σκόνης.

Θα προστατεύουν  είτε οποιαδήποτε έκρηξη μέσα στη συσκευή, είτε θα αποτρέψουν σπινθήρες που εξέρχονται από τη συσκευή και προκαλούν έκρηξη.



Κανονικά, δεν ανησυχούμε για τους σπινθήρες.

Για παράδειγμα, ένας διακόπτης φωτισμού του σπιτιού μπορεί να εκπέμψει ένα μικρό, αβλαβές ορατό σπινθήρα κατά τη μεταγωγή. Σε μια συνηθισμένη ατμόσφαιρα, αυτό το τόξο δεν ενδιαφέρει, αλλά εάν υπάρχει ένας εύφλεκτος ατμός, το τόξο μπορεί να προκαλέσει έκρηξη.

Εκρηκτικά περιβάλλοντα βρίσκονται σε διάφορα σημεία όπως δεξαμενόπλοια πετρελαίου και φυσικού αερίου, χημικές μονάδες επεξεργασίας, νοσοκομειακά χειρουργεία, ανεφοδιασμοί αεροσκαφών και κρεμάστρες, ανθρακωρυχεία ή διυλιστήρια πετρελαίου, μονάδες επεξεργασίας λυμάτων, χειρισμός σιτηρών, ραφιναρίσματα ζάχαρης και βιομηχανία εκτύπωσης.

Αυτά τα περιβάλλοντα, μπορούν να περιέχουν εύφλεκτα αέρια όπως ακετόνη, προπάνιο, μεθάνιο, υδρογόνο ή σκόνη άνθρακα.


Προδιαγραφές για συσκευές με αντιεκρηκτική προστασία


iecex logo

Για να θεωρηθεί ως αντιεκρηκτική η κάμερα  πρέπει να πληροί τα πρότυπα που ορίζονται από το ATEX ή το IECEx. Το IECEx αποτελεί διεθνές πρότυπο, ενώ η οδηγία ATEX δημιουργήθηκε για την προστασία των εργαζομένων από εκρηκτικούς κινδύνους και για την παροχή κοινών προτύπων για τον εξοπλισμό που διατίθεται στην ΕΕ.

Αυτά τα σχετικά πρότυπα ορίζουν το περιβάλλον τύπου και το επίπεδο προστασίας που παρέχεται από τον εξοπλισμό. Η UL στις Ηνωμένες Πολιτείες έχει παράσχει επίσης ονομασίες για διάφορες επικίνδυνες τοποθεσίες.



Τα πρότυπα ισχύουν για όλους τους τύπους εξοπλισμού, αλλά αυτό το άρθρο ασχολείται με κάμερες IP επιτήρησης με εκρηκτική προστασία.



Γενικά, η κάμερα και το περίβλημα εμποδίζουν την ανάφλεξη (ή σπινθήρων) από το αέριο ή τη σκόνη στο περιβάλλον. Αυτό μπορεί να γίνει με δύο τρόπους: το περίβλημα μπορεί να είναι αρκετά ισχυρό για να αποτρέψει την εμφάνιση εσωτερικής έκρηξης εκτός του περιβλήματος ή μπορεί να περιέχει αδρανή αέρια που εμποδίζουν την είσοδο των εκρηκτικών αερίων στο περίβλημα και προκαλώντας εσωτερική έκρηξη.



Οι προδιαγραφές ορίζουν ορισμένους τύπους περιβαλλόντων, όπως περιοχές στις οποίες υπάρχουν καύσιμα αέρια όλη την ώρα, μερικές φορές ή όπου είναι απίθανο να είναι εκεί καθόλου. Οι προδιαγραφές περιγράφουν επίσης τον τύπο του καύσιμου υλικού που μπορεί να υπάρχει. Διαφορετικά υλικά ορίζονται από το πόσο εύκολα μπορεί να ενεργοποιηθεί μια έκρηξη και πόση ενέργεια απελευθερώνεται από την έκρηξη. Για παράδειγμα, το ακετυλένιο και το υδρογόνο έχουν χαμηλό σημείο ανάφλεξης, έτσι είναι πολύ πιθανό να εκραγούν και να προκαλέσουν ζημιά.



Περίβλημα υπό πίεση


gauge_pressure  Τα πρότυπα για θαλάμους υπό πίεση παρέχονται από τη Διεθνή Εταιρεία Αυτοματισμού (ISA).

Πρόκειται για μη κερδοσκοπική τεχνική ομάδα που παρέχει οδηγίες και συστάσεις για το σχεδιασμό, την κατασκευή, τη δοκιμή και την επισήμανση των ηλεκτρικών συσκευών. Το πρότυπο ISA-12.04.01 (IEC 60079-2 Mod) είναι το πρότυπο ISA σχετικά με τα περιβλήματα υπό πίεση για ηλεκτρικές συσκευές που χρησιμοποιούνται σε εκρηκτικές ατμόσφαιρες αερίων.



Παρέχει τις απαιτήσεις σχεδιασμού, κατασκευής, δοκιμών και σήμανσης ηλεκτρικών συσκευών για χρήση σε εκρήξιμες ατμόσφαιρες. Συγκεκριμένα, το πρότυπο ασχολείται με περιβλήματα κάμερας που χρησιμοποιούν προστατευτικό αέριο διατηρούμενο σε πίεση μεγαλύτερη εκείνης της εξωτερικής ατμόσφαιρας. Αυτό χρησιμοποιείται για την προστασία από το σχηματισμό μιας ατμόσφαιρας εκρηκτικού αερίου εντός των περιβλημάτων. Το πεπιεσμένο αδρανές αέριο εμποδίζει να εισέλθουν στο περίβλημα οποιαδήποτε εύφλεκτα αέρια ή σκόνη, έτσι ώστε ακόμα και αν υπάρχει σπινθήρας, να μην προκληθεί έκρηξη.

Αυτό το πρότυπο περιλαμβάνει απαιτήσεις για τη συσκευή και τον σχετικό εξοπλισμό της, συμπεριλαμβανομένων των αγωγών εισαγωγής και εξαγωγής, καθώς και για τις βοηθητικές συσκευές ελέγχου που είναι απαραίτητες για να εξασφαλιστεί η δημιουργία και διατήρηση της πίεσης ή / και της αραίωσης.



Τα αδρανή αέρια που προτείνονται από το πρότυπο περιλαμβάνουν άζωτο, διοξείδιο του άνθρακα, αργό ή οποιοδήποτε αέριο που μπορεί να μειώσει τον κίνδυνο έκρηξης. .



Οι συστάσεις περιλαμβάνουν τον έλεγχο της μέγιστης εσωτερικής πίεσης, παρέχοντας αρκετή πίεση ώστε να μην υπάρχουν εύφλεκτα αέρια και σκόνη. Αναφέρεται επίσης ο τρόπος αποφυγής υπερβολικής ζέσεως του περιβλήματος και η διασφάλιση ότι όλα τα παρεμβύσματα και οι συνδέσεις είναι σφραγισμένα και μπορούν να λειτουργούν στον θάλαμο υπό πίεση.

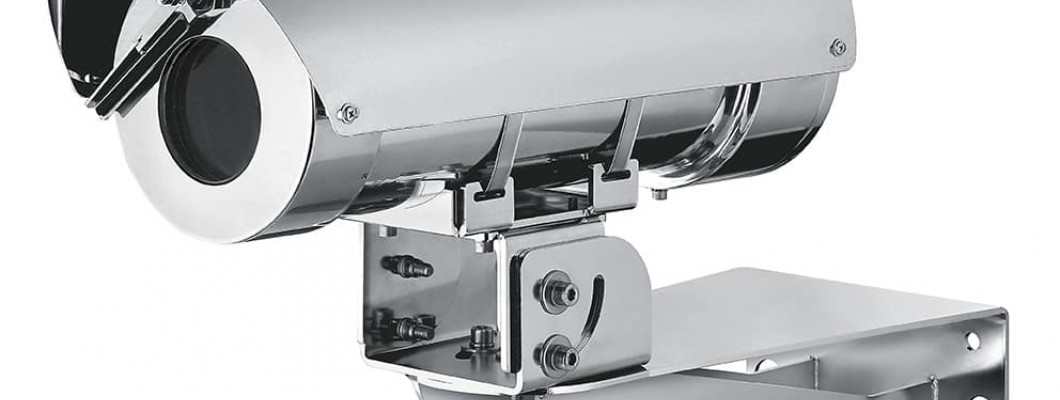

Συστήματα κάμερας με αντιεκρηκτική προστασία

Αντιεκρηκτική κάμερα

Μη αντοχή στις βλάβες είναι διαθέσιμες από διάφορους εξειδικευμένους κατασκευαστές όπως Pelco και Videotec. Δεν είναι εύκολο να κατασκευάσετε συστήματα καμερών με προστασία από εκρήξεις. Η δυσκολία περιλαμβάνει τη δοκιμή και την εκπλήρωση των πιστοποιήσεων από την IECex και την ATEX.

Υπάρχουν αρκετοί άλλοι κατασκευαστές που προσφέρουν συστήματα καμερών με αντιεκρηκτική προστασία, αλλά ορισμένα από αυτά δεν συμμορφώνονται με τις πιστοποιήσεις.

Μια κάμερα με αντοχή στην έκρηξη αποτελείται από το ειδικό περίβλημα και την κάμερα. Σχεδόν οποιαδήποτε κάμερα IP μπορεί να χρησιμοποιηθεί μέσα στο ειδικό περίβλημα.





















Κανονικά, δεν ανησυχούμε για τους σπινθήρες. Για παράδειγμα, ένας διακόπτης φωτισμού του σπιτιού μπορεί να εκπέμψει ένα μικρό, αβλαβές ορατό σπινθήρα κατά τη μεταγωγή. Σε μια συνηθισμένη ατμόσφαιρα, αυτό το τόξο δεν ενδιαφέρει, αλλά εάν υπάρχει ένας εύφλεκτος ατμός, το τόξο μπορεί να προκαλέσει έκρηξη. Εκρηκτικά περιβάλλοντα βρίσκονται σε διάφορα σημεία όπως δεξαμενόπλοια πετρελαίου και φυσικού αερίου, χημικές μονάδες επεξεργασίας, νοσοκομειακά χειρουργεία, ανεφοδιασμοί αεροσκαφών και κρεμάστρες, ανθρακωρυχεία ή διυλιστήρια πετρελαίου, μονάδες επεξεργασίας λυμάτων, χειρισμός σιτηρών, ραφιναρίσματα ζάχαρης και βιομηχανία εκτύπωσης. Αυτά τα περιβάλλοντα, μπορούν να περιέχουν εύφλεκτα αέρια όπως ακετόνη, προπάνιο, μεθάνιο, υδρογόνο ή σκόνη άνθρακα.


Προδιαγραφές για συσκευές με αντιεκρηκτική προστασία
iecex logo Για να θεωρηθεί ως εκρηκτική απόδειξη η φωτογραφική μηχανή πρέπει να πληροί τα πρότυπα που ορίζονται από το ATEX ή το IECEx. Το IECEx αποτελεί διεθνές πρότυπο, ενώ η οδηγία ATEX δημιουργήθηκε για την προστασία των εργαζομένων από εκρηκτικούς κινδύνους και για την παροχή κοινών προτύπων για τον εξοπλισμό που διατίθεται στην ΕΕ. Αυτά τα σχετικά πρότυπα ορίζουν το περιβάλλον τύπου και το επίπεδο προστασίας που παρέχεται από τον εξοπλισμό. Η UL στις Ηνωμένες Πολιτείες έχει παράσχει επίσης ονομασίες για διάφορες επικίνδυνες τοποθεσίες.



Τα πρότυπα ισχύουν για όλους τους τύπους εξοπλισμού, αλλά αυτό το άρθρο ασχολείται με κάμερες IP επιτήρησης με εκρηκτική προστασία.



Γενικά, η κάμερα και το περίβλημα εμποδίζουν την ανάφλεξη (ή σπινθήρων) από το αέριο ή τη σκόνη στο περιβάλλον. Αυτό μπορεί να γίνει με δύο τρόπους: το περίβλημα μπορεί να είναι αρκετά ισχυρό για να αποτρέψει την εμφάνιση εσωτερικής έκρηξης εκτός του περιβλήματος ή μπορεί να περιέχει αδρανή αέρια που εμποδίζουν την είσοδο των εκρηκτικών αερίων στο περίβλημα και προκαλώντας εσωτερική έκρηξη.



Οι προδιαγραφές ορίζουν ορισμένους τύπους περιβαλλόντων, όπως περιοχές στις οποίες υπάρχουν καύσιμα αέρια όλη την ώρα, μερικές φορές ή όπου είναι απίθανο να είναι εκεί καθόλου. Οι προδιαγραφές περιγράφουν επίσης τον τύπο του καύσιμου υλικού που μπορεί να υπάρχει. Διαφορετικά υλικά ορίζονται από το πόσο εύκολα μπορεί να ενεργοποιηθεί μια έκρηξη και πόση ενέργεια απελευθερώνεται από την έκρηξη. Για παράδειγμα, το ακετυλένιο και το υδρογόνο έχουν χαμηλό σημείο ανάφλεξης, έτσι είναι πολύ πιθανό να εκραγούν και να προκαλέσουν ζημιά.



Περίβλημα υπό πίεση
gauge_pressureΤα πρότυπα για θαλάμους υπό πίεση παρέχονται από τη Διεθνή Εταιρεία Αυτοματισμού (ISA). Πρόκειται για μη κερδοσκοπική τεχνική ομάδα που παρέχει οδηγίες και συστάσεις για το σχεδιασμό, την κατασκευή, τη δοκιμή και την επισήμανση των ηλεκτρικών συσκευών. Το πρότυπο ISA-12.04.01 (IEC 60079-2 Mod) είναι το πρότυπο ISA σχετικά με τα περιβλήματα υπό πίεση για ηλεκτρικές συσκευές που χρησιμοποιούνται σε εκρηκτικές ατμόσφαιρες αερίων.



Παρέχει τις απαιτήσεις σχεδιασμού, κατασκευής, δοκιμών και σήμανσης ηλεκτρικών συσκευών για χρήση σε εκρήξιμες ατμόσφαιρες. Συγκεκριμένα, το πρότυπο ασχολείται με περιβλήματα κάμερας που χρησιμοποιούν προστατευτικό αέριο διατηρούμενο σε πίεση μεγαλύτερη εκείνης της εξωτερικής ατμόσφαιρας. Αυτό χρησιμοποιείται για την προστασία από το σχηματισμό μιας ατμόσφαιρας εκρηκτικού αερίου εντός των περιβλημάτων. Το πεπιεσμένο αδρανές αέριο εμποδίζει να εισέλθουν στο περίβλημα οποιαδήποτε εύφλεκτα αέρια ή σκόνη, έτσι ώστε ακόμα και αν υπάρχει σπινθήρα, να μην προκληθεί έκρηξη. Αυτό το πρότυπο περιλαμβάνει απαιτήσεις για τη συσκευή και τον σχετικό εξοπλισμό της, συμπεριλαμβανομένων των αγωγών εισαγωγής και εξαγωγής, καθώς και για τις βοηθητικές συσκευές ελέγχου που είναι απαραίτητες για να εξασφαλιστεί η δημιουργία και διατήρηση της πίεσης ή / και της αραίωσης.



Τα αδρανή αέρια που προτείνονται από το πρότυπο περιλαμβάνουν άζωτο, διοξείδιο του άνθρακα, αργό ή οποιοδήποτε αέριο που μπορεί να μειώσει τον κίνδυνο έκρηξης. .



Οι συστάσεις περιλαμβάνουν τον έλεγχο της μέγιστης εσωτερικής πίεσης, παρέχοντας αρκετή πίεση ώστε να μην υπάρχουν εύφλεκτα αέρια και σκόνη. Αναφέρεται επίσης ο τρόπος αποφυγής υπερβολικής ζέσεως του περιβλήματος και η διασφάλιση ότι όλα τα παρεμβύσματα και οι συνδέσεις είναι σφραγισμένα και μπορούν να λειτουργούν στον θάλαμο υπό πίεση.



Συστήματα φωτογραφικής μηχανής με αντιεκρηκτική προστασία

Αντιεκρηκτική φωτογραφική μηχανήΜη αντοχή στις βλάβες είναι διαθέσιμες από διάφορους εξειδικευμένους κατασκευαστές όπως Pelco και Videotec. Δεν είναι εύκολο να κατασκευάσετε συστήματα φωτογραφικών μηχανών με προστασία από εκρήξεις. Η δυσκολία περιλαμβάνει τη δοκιμή και την εκπλήρωση των πιστοποιήσεων από την IECex και την ATEX.

Υπάρχουν αρκετοί άλλοι κατασκευαστές που προσφέρουν συστήματα φωτογραφικών μηχανών με αντιεκρηκτική προστασία, αλλά ορισμένα από αυτά δεν συμμορφώνονται με τις πιστοποιήσεις.

Μια φωτογραφική μηχανή με αντοχή στην έκρηξη αποτελείται από το ειδικό περίβλημα και την κάμερα. Σχεδόν οποιαδήποτε κάμερα IP μπορεί να χρησιμοποιηθεί μέσα στο ειδικό περίβλημα.
